ケーブルの耐屈曲特性について

可動部で使用されるケーブルは曲げ伸ばしの繰り返しによる劣化を考慮した設計が必要になります。可動部と一言で云っても使用される環境は様々で、ケーブルを配線する場所に応じた検討が必要となります。屈曲試験で得られた値は実使用上の指標としても有用です。当社ではお客様のご要望に応じて、次のような屈曲試験を実施しております。



一点屈曲試験

---

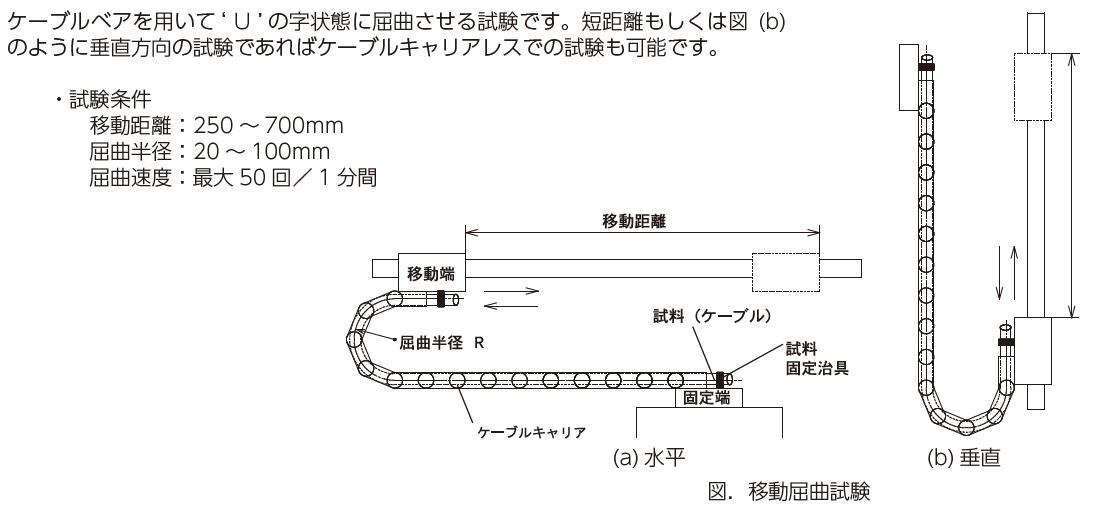

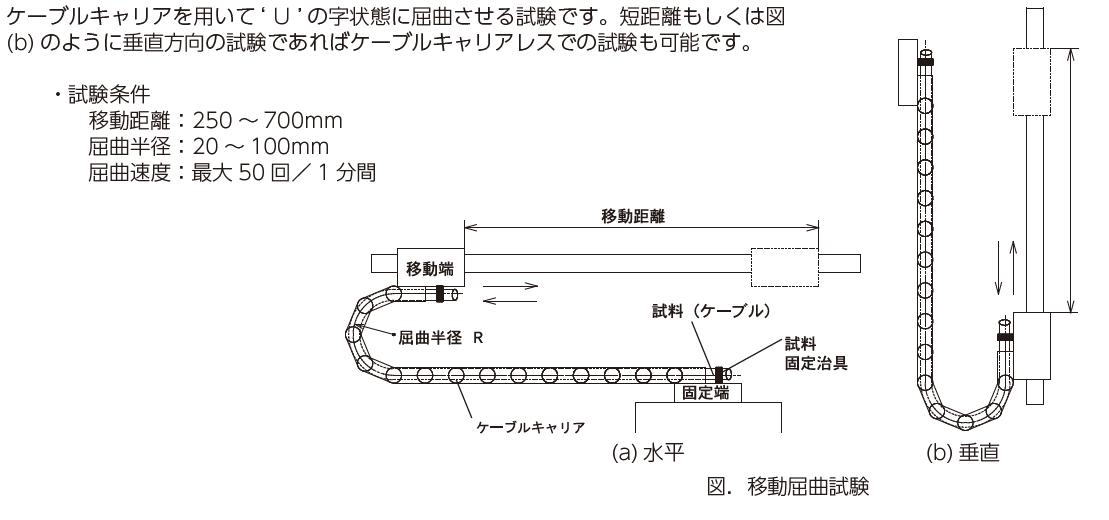

移動屈曲試験

---



捻回屈曲試験

---



また、上記の試験を元にした当社製品の屈曲特性比は次の通りです。
